Łożyska kulkowe w pompach wody – wszystko, co warto o nich wiedzieć

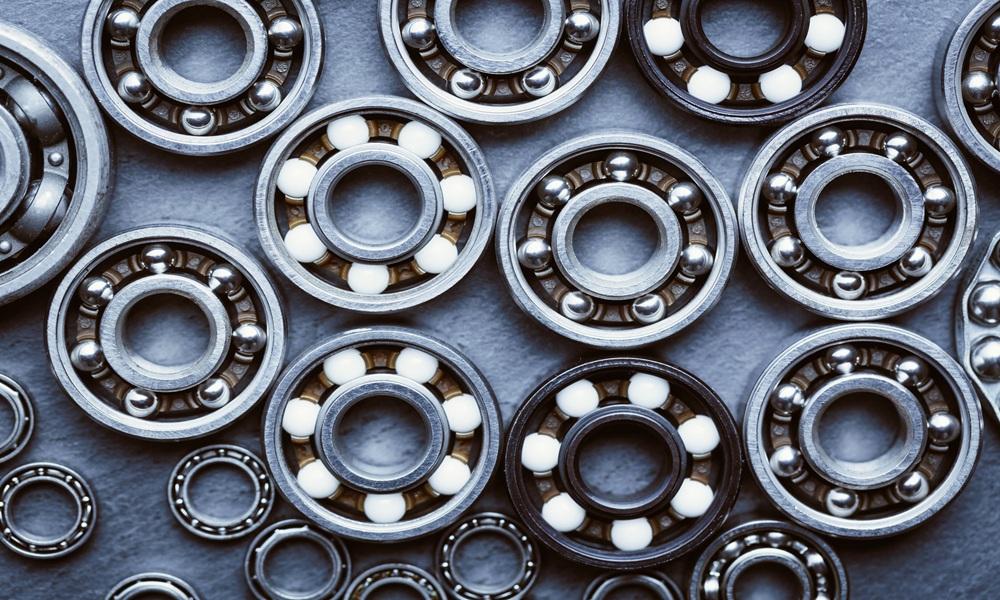

Co to jest łożysko kulkowe?

Łożyska kulkowe należą do łożysk tocznych. W tym przypadku elementy toczne mają kształt kulek, które znajdują się pomiędzy dwoma pierścieniami (wewnętrznym i zewnętrznym). Taka budowa umożliwia obrót jednego pierścienia względem drugiego przy zachowaniu minimalnego tarcia. Dzięki temu wały i osie mogą pracować płynnie, a co najważniejsze – efektywnie.

Ponadto łożyska kulkowe to solidnie wykonane i odporne na korozję konstrukcje. Ich producenci najczęściej wykorzystują wysokiej jakości stal łożyskową. Co więcej, elementy te często są wyposażone w osłony (np. metalowe blachy), które gwarantują ochronę przed zanieczyszczeniami i wilgocią. Dzięki temu spełniają swoją funkcję przez długi czas.

Jak działa łożysko kulkowe w pompie do wody?

Łożysko kulkowe w pompie wody umożliwia podtrzymanie wału wirnika, który obraca się w czasie pracy urządzenia. Elementy tłoczne zmniejszają tarcie pomiędzy częściami ruchomymi, ograniczając zużycie mechaniczne. Ponadto tak zbudowana konstrukcja zapewnia wyższą efektywność energetyczną i dłuższą żywotność.

Łożyska absorbują obciążenia osiowe i promieniowe, co przekłada się na wyższą stabilność oraz precyzję ruchu. W dodatku mowa tu o uniwersalnych elementach, które umożliwiają przenoszenie różnokierunkowych obciążeń. Zwróć uwagę, że łożyska kulkowe mogą pracować przy ograniczonym smarowaniu i są relatywnie tanie.

Jakie są rodzaje łożysk kulkowych w pompach wody?

Łożyska kulkowe są dostępne w różnych wariantach, a wybór zależy od wymagań konstrukcyjnych pompy. Zanim zdecydujesz się na zakup, porównaj poniższe rozwiązania pod kątem budowy i zastosowań.

Łożyska kulkowe zwykłe

Łożyska kulkowe zwykłe są stosowane najczęściej i umożliwiają przenoszenie obciążeń promieniowych. Elementy te dzielą się na jednorzędowe i dwurzędowe. Te pierwsze znajdą zastosowanie w wielu popularnych pompach. Drugie sprawdzą się w systemach, gdzie wymagana jest wyższa nośność.

Łożyska kulkowe zwykłe są wykorzystywane m.in. w pompach obiegowych, zanurzeniowych (o mniejszej mocy) czy w małych i średnich pompach odśrodkowych.

Łożyska kulkowe skośne

To elementy wykorzystywane np. w konstrukcjach pomp odśrodkowych z jednostronnym wlotem czy pomp pionowych o charakterze turbinowym. Wyróżnić można trzy rodzaje łożysk kulkowych skośnych:

• łożyska kulkowe skośne jednorzędowe – charakteryzują się kątem działania 15°, 25° lub 40°,

• łożyska kulkowe skośne dwurzędowe – elementy mechaniczne o zwiększonej nośności,

• łożyska montowane parami – sprawdzają się w różnych konfiguracjach, np. układ tandem, X czy O.

Łożyska kulkowe wahliwe

Łożyska charakteryzują się samonastawną zewnętrzną bieżnią sferyczną, która pozwala na kompensację niewspółosiowości. Elementy są wyposażone w dwa rzędy kulek. Ich konstrukcja ma ograniczoną zdolność do przenoszenia osiowych obciążeń. Łożyska kulkowe wahliwe sprawdzą się w pompach wielostopniowych czy urządzeniach z elastycznymi wirnikami.

Łożyska kulkowe poprzeczno-wzdłużne

Służą do przenoszenia znacznych obciążeń promieniowych oraz znacznych obciążeń osiowych. Specjalna konstrukcja bieżni zwiększa nośność osiową. Elementy te znajdą zastosowanie w pompach głębinowych, pionowych o dużej mocy czy oporowych układach pompowych.

Uszczelnienia w łożyskach kulkowych

Uszczelnienia w łożyskach kulkowych zabezpieczają konstrukcję przed zanieczyszczeniami, a jednocześnie utrzymują smar. Podstawową ochronę gwarantują uszczelnienia tarciowe. Natomiast te bezstykowe sprawdzą się przy wyższych prędkościach. Z kolei uszczelnienia wzmocnione są przeznaczone do pracy przy znacznych zanieczyszczeniach.

Jak wybrać łożyska kulkowe do pompy?

Wiesz już, czym jest łożysko kulkowe, jak działa i dlaczego warto je zastosować. Jednak przed zakupem zwróć uwagę na kilka ważnych kryteriów. Dzięki temu sięgniesz po rozwiązanie najlepiej dopasowane do Twojego urządzenia. Przede wszystkim sprawdź:

• Rodzaj łożyska – zapoznaj się z charakterystyką każdego typu łożyska i dobierz odpowiedni model.

• Odporność na zanieczyszczenia – wilgotność, zanieczyszczenia czy zmienne temperatury wymagają stosowania łożysk z odpowiednimi zabezpieczeniami.

• Granice prędkości obrotowej – mogą się różnić w zależności od modelu łożyska, co decyduje o trwałości.

• Nośność – łożysko powinno poradzić sobie z pracą przy obciążeniach w Twojej instalacji.

Pamiętaj, że nieprawidłowy dobór łożyska kulkowego może prowadzić do awarii pompy i obniży jej żywotność. Natomiast zakup wysokiej klasy pompy, zapewni oczekiwaną trwałość i efektywne działanie przez lata. W sklepie Ogrody24 znajdziesz sprzęt hydrauliczny od najlepszych producentów. Ponadto uzyskasz profesjonalne wskazówki od naszych specjalistów.
