Jak podłączyć kondensator do pompy głębinowej?

Jaką funkcję pełni kondensator?

Zanim przeczytasz, jak podłączyć kondensator rozruchowy do pompy głębinowej, zapoznaj się z jego charakterystyką i działaniem. To niewielkie urządzenie magazynuje energię w polu elektrycznym za sprawą optymalnie dopasowanej budowy.

Pomiędzy umieszczonymi w nim dwoma okładkami (płaszczyznami przewodników) znajduje się dielektryk, czyli warstwa izolatora. Ładunki o przeciwnych znakach gromadzą się na odkładkach pod wpływem energii elektrycznej, co oznacza, że kondensator jest naładowany.

Jak podłączyć kondensator do pompy wody?

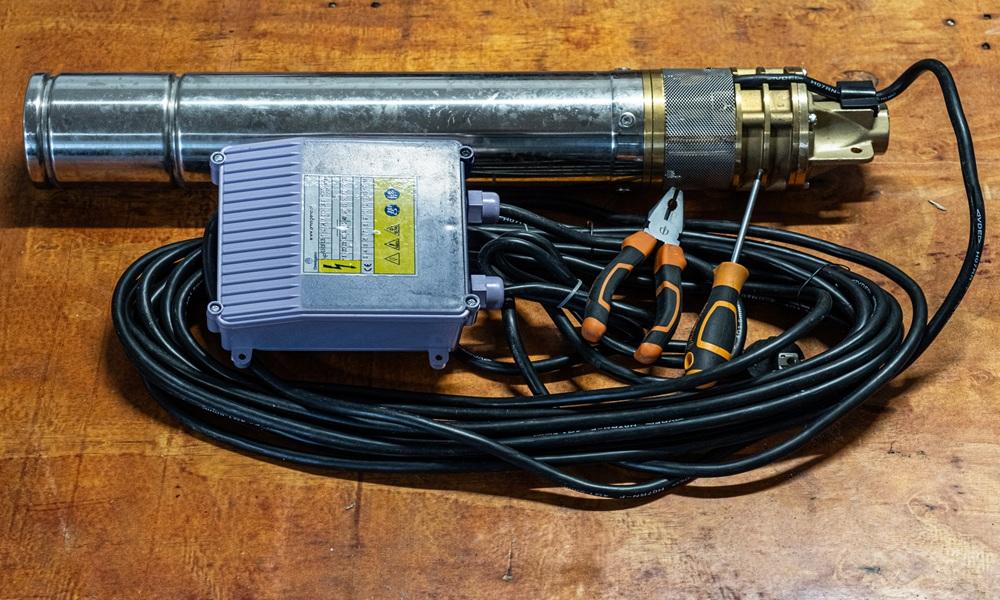

Zastanawiasz się, jak podłączyć kondensator do pompy głębinowej z czterema kablami? W takich zestawach zazwyczaj znajduje się puszka rozruchowa z kondensatorem zewnętrznym. Ponadto konstrukcja puszki obejmuje przełącznik oraz wyłącznik przeciążeniowy. Zabierając się do montażu, pamiętaj o tym, aby urządzenie znajdowało się poza studnią i z dala od wilgoci.

Aby podłączyć kondensator do pompy, postępuj zgodnie z poniższymi krokami:
    • Przed instalacją rzuć okiem na schemat połączeń.
    • Żyły wyprowadzone z instalacji podłącz do odpowiednich listew z symbolami L i N.
    • Żyłę PE podłącz do listwy o oznaczeniu PE na wyjściu urządzenia.
    • Podłącz przewody, które wychodzą z pompy do listwy.
    • Zwróć uwagę na kolor kabli i numery na listwach.

Na rynku znajdziesz także wiele pomp już wyposażonych w kondensator. Podłączenie takich urządzeń do sieci jest proste. Na pewno zauważysz trzy kable połączone z żyłami L, N oraz PE. Zwróć uwagę, że długość kabli może być niewystarczająca, aby dotarły do źródła zasilania na powierzchni. Wówczas warto wykonać hermetyczne połączenie przewodu z przedłużką.

Na innym naszym blogu przeczytasz również, jak podłączyć wyłącznik ciśnieniowy do pompy głębinowej.

Jak sprawdzić, czy kondensator działa prawidłowo?

Wiesz już, jak podłączyć kondensator rozruchowy do pompy głębinowej. Jak jednak sprawdzić, czy urządzenie zostało odpowiednio zamontowane i nie pojawiły się żadne usterki? Przede wszystkim zwróć uwagę na działanie instalacji elektrycznej – jeżeli kabel doprowadzający energię jest sprawny, przyjrzyj się kondensatorowi. Dobrym pomysłem będzie też zakup omomierza, który przetestuje pracę kondensatora.

Upewnij się także, że urządzenie wskazuje zero i przyłóż pierwszą z sond do złącza kondensatora. W kolejnym kroku drugą sondę połącz z drugim złączem. Wartość rezystancji powinna stale rosnąć. Zalecamy wykonać test ponownie, dotykając sondami złączy odwrotnych. Taki sam wynik mówi o prawidłowej pracy, natomiast wartość w pobliżu zera sygnalizuje problem z kondensatorem.

Czy kondensator jest niezbędny w każdej pompie?

Zwróć uwagę, że załączenie pompy jednofazowej wymaga ładunku elektrycznego o wysokiej mocy. Z kolei asynchroniczne silniki jednofazowe zazwyczaj są projektowane tak, aby ich moc nie przekraczała 2,2 kW – właśnie dlatego skrzynka rozruchowa z kondensatorem jest niezbędna do ich zasilania. Co więcej, sprzęty powinny być wyposażone w zabezpieczenie przeciwprzeciążeniowe.

Ponadto pompy głębinowe jednofazowe bardzo dobrze sprawdzają się w gospodarstwach domowych, zaspokajając potrzeby bytowe. Jednocześnie umożliwiają sprawne nawadnianie ogrodów. Gdy zabraknie prądu, wystarczy skorzystać z agregatu, aby zapewnić stały dostęp do wody. Natomiast pompy trójfazowe nie wymagają podłączenia kondensatora, gdyż ich silniki są zasilane prądem o napięciu 400 V. Dzięki temu konstrukcja może pracować efektywnie.

Jakich błędów przy podłączaniu kondensatora należy unikać?

Podłączenie kondensatora nie powinno sprawić Ci dużych kłopotów, jednak podczas montażu warto zachować ostrożność. Problemy z pracą urządzenia często wynikają z pośpiechu w trakcie podłączania – wówczas łatwo pomylić przewody, co może skutkować zwarciem i uszkodzeniem pompy. Poważnym błędem jest natomiast ignorowanie zabezpieczeń przeciążeniowych i wyłączników różnicowoprądowych, które chronią silnik przed skutkami zwarć.

Natomiast niewłaściwie dobrany kondensator powoduje komplikacje z rozruchem lub przegrzewaniem silnika. Dlatego upewnij się, że parametry (pojemność i napięcie pracy) są zgodne z wymaganiami Twojego urządzenia. Niekiedy łatwo zapomnieć także o hermetycznym i wodoodpornym połączeniu przewodów – wilgoć może przyczynić się do uszkodzenia instalacji. Należy również pamiętać o bezpiecznej lokalizacji puszki rozruchowej.

Potrzebujesz wsparcia eksperckiego lub wskazówek zakupowych? Zawsze możesz liczyć na pomoc naszych fachowców, którzy pomogą Ci znaleźć urządzenie najlepiej dopasowane do Twojej instalacji. Jeśli więc zastanawiasz się, co jeszcze warto wiedzieć o podłączaniu kondensatora lub jak wybrać silnik do pompy głębinowej – skontaktuj się z nami!
